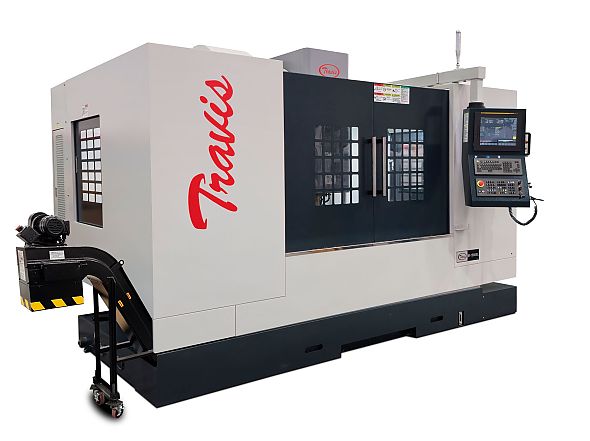

M-1500SL

Centro de usinagem

Descrição
. Centro de usinagem M-1500SL
M-1500SL

EQUIPAMENTOS STANDARD

• Guias lineares
• Trocador de ferramentas pneumático
• Preparação Fagor/Fanuc para rosqueamento rígido
• Armário elétrico com trocador de calor
• Lubrificação centralizada e automática
• Sistema completo de refrigeração
• Extrator de cavacos tipo fuso
• Preparação para refrigeração interna - eixo árvore perfurado
• Carenagem integral
• Preparação para 4o eixo
• Volante eletrônico portátil com seletor de eixo e botão de emergência
• Lâmpada de status de trabalho led
• Sistema de iluminação
• Porta de comunicação USB
• Porta de comunicação Ethernet (RJ-45)
• Parafusos niveladores e sapatas
• Caixa de ferramentas

EQUIPAMENTOS OPCIONAIS

• Bomba de alta pressão de 20 bar
• Sonda de ferramenta Metrol T24E-13 (altura da ferramenta)
• Cabeçote: 12.000 rpm com refrigerador de óleo
• Transportador de cavacos tipo esteira
• Quarto eixo - mesa rotativa
• Quarto e quinto eixo - mesa rotativa

Características tecnicas

Controle numérico
Marca e modelo Fagor 8060 / Fanuc 0i-MF Plus
Mesa de trabalho
Superfície da mesa 1700 x 600 mm.
Número de ranhuras e medidas 5 - 18 x 100 mm.
Máximo peso admissível sobre a mesa 1500 Kgs.
Cursos e distâncias
Curso longitudinal – eixo X 1500 mm.
Curso transversal – eixo Y 720 mm.
Curso vertical – eixo Z 880 mm.
Distância da mesa ao nariz do eixo árvore 100 - 980 mm.
Distância do eixo árvore a coluna 767 mm.
Avanços
Avanço rápido eixos X, Y, Z 30 / 30 / 24 m/min.
Avanço de trabalho eixos X, Y, Z 10 m/min.
Potência
Motor principal (Inter./Cont.) 30 / 20 HP
Motor da bomba de refrigeração 0.75 HP
Cabeçote
Gama de velocidades 10.000 rpm.
Cone do furo do eixo árvore BT-40
Sistema de fixação da ferramenta Pneumatico
Trocador de ferramentas
Capacidade 24
Tipo Random
Diâmetro máximo da ferramenta 125 mm.
Comprimento da ferramenta 350 mm.
Peso máximo da ferramenta 8 Kgs.
Peso e dimensões
Peso aproximado 7600 Kgs.
Dimensões da máquina (C x L x A) 4780 x 2590 x 3230 mm.
