Descrição

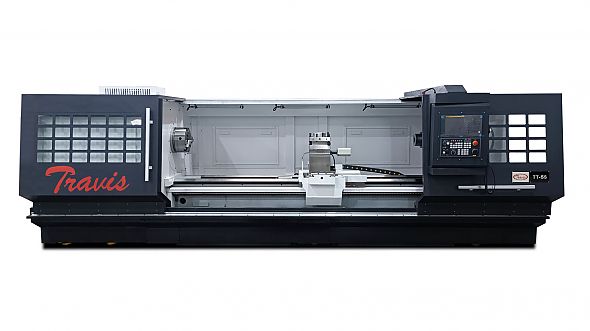

. Torno CNC TT-5S
ACESSÓRIOS STANDARD
• Sistema de iluminação;
• Sistema de refrigeração de corte;
• Sistema de lubrificação automática centralizada;
• Luneta fixa;
• Luneta móvel;
• Ponto fixo;
• Bucha de redução;
• Manual de instruções.
Características tecnicas
| Controle numérico | ||

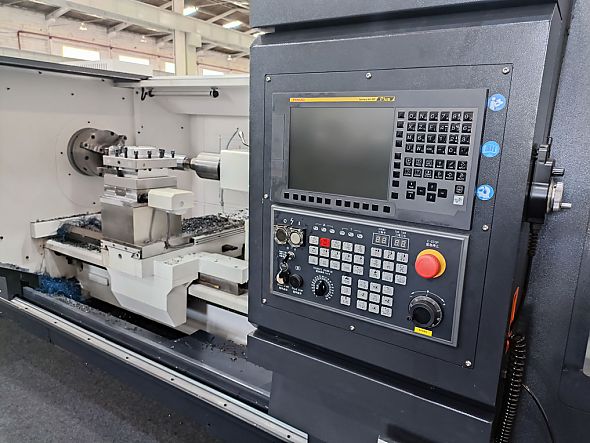

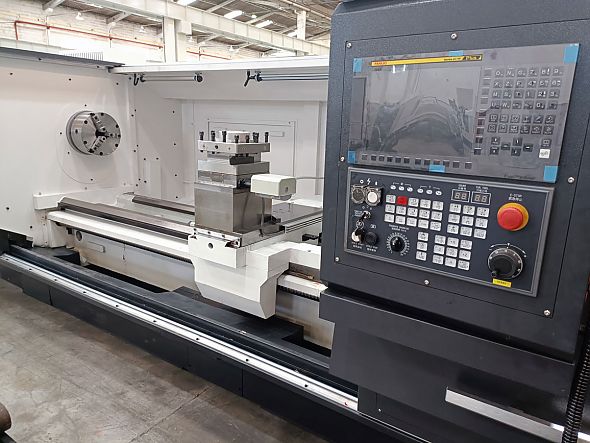

| Marca e modelo | Fanuc 0i TF | |
|---|---|---|
| Capacidades | ||
| Diâmetro admissível sobre o barramento | 1000 mm. | |
| Altura de centros | 500 mm. | |
| Diâmetro admissível sobre o carro transversal | 680 mm. | |
| Distância entre centros | 3000 mm. | |
| Largura do barramento | 600 mm. | |

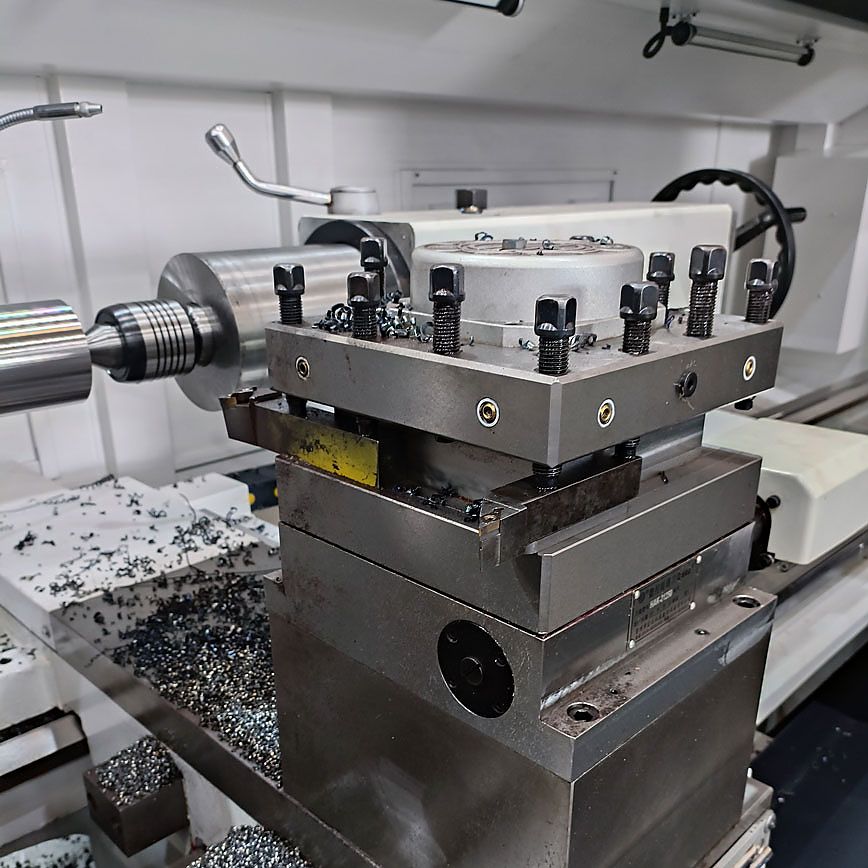

| Quantidade de ferramentas na torre | 4 un. | |
| Secção da ferramenta | 32 x 32 mm. | |

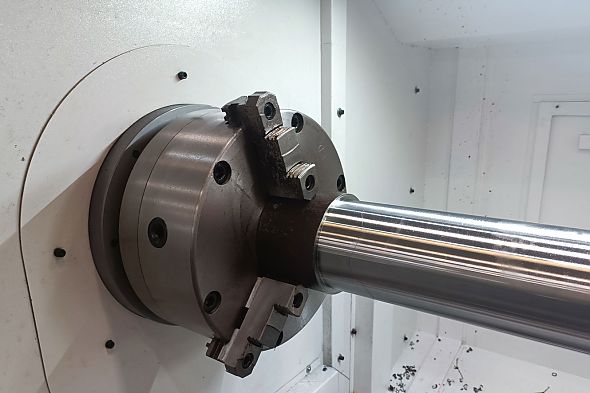

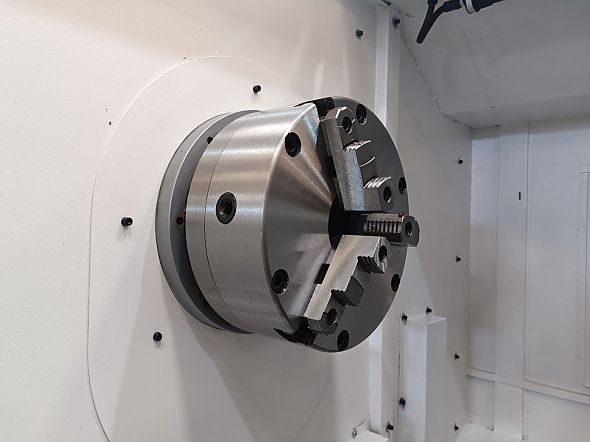

| Diâmetro da placa mecânica | 315 mm. | |
| Avental | ||
| Curso longitudinal (Eixo Z) | 3000 mm. | |
| Curso transversal (Eixo X) | 420 mm. | |
| Avanços | ||
| Avanço rápido eixo z | 8000 mm/min | |
| Avanço rápido eixo x | 4000 mm/min | |
| Potência | ||
| Potência do motor principal | 20 HP | |
| Cabeçote | ||
| Diâmetro de passagem de barras | 82 mm. | |
| Nariz do eixo árvore | A2-11 | |
| Velocidade altda | 240-1200 rpm. | |
| Velocidade média | 60-300 rpm. | |
| Velocidade baixa | 21,5-108 rpm. | |
| Diâmetro interno do eixo árvore | 104 mm. | |

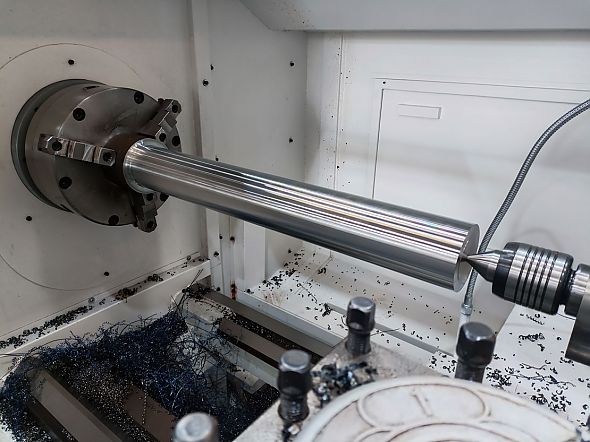

| Cabeçote móvel (Contra ponta) | ||
| Cone morse | Nº6 | |
| Curso do mangote | 250 mm. | |
| Diâmetro do mangote | 160 mm. | |
| Peso e dimensões | ||
| Dimensões da máquina (C x L x A) | 6200 x 2600 x 2300 mm. | |
| : | Travis | |
