Descrição

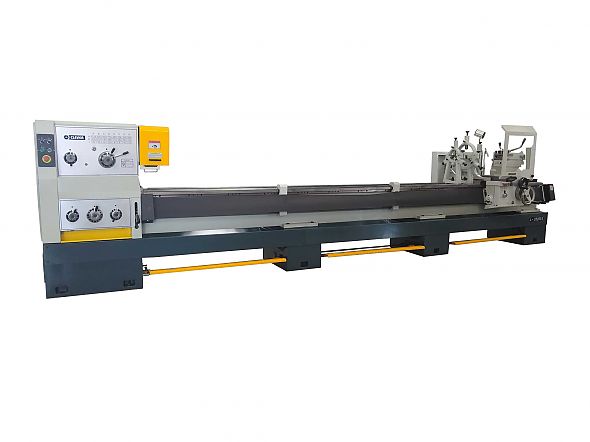

. Torno Horizontal L-30200A
Acessórios Standard
• Equipamento de refrigeração completo
• Equipamento de iluminação completo
• Placa universal de 3 mordentes
• Placa de 4 mordentes
• Placa de arraste
• Luneta fixa e luneta móvel
• Bucha de redução de cone
• Ponto fixo e ponta rotativa
• Joystick
• Conificador
Características tecnicas
| Capacidades | ||
| Altura de centros | 380 mm. | |
|---|---|---|
| Distância entre centros | 5000 mm. | |
| Largura do barramento | 390 mm. | |
| Curso do carro porta ferramentas | 165 mm/min | |
| Curso do carro transversal | 380 mm/min | |
| Diâmetro sobre o barramento | 760 mm. | |
| Diâmetro sobre o carro transversal | 530 mm. | |
| Caixa de roscas e avanços | ||
| Avanços longitudinais | 0,028 - 6,43 mm/volta | |
| Avanços transversais | 0,012 - 2,73 mm/volta | |
| Roscas métricas | 0,5 - 224 mm. | |
| Roscas fios por polegada | 1/8" - 72 Fios/Poleg | |
| Roscas modulo | 0,5 - 112 | |
| Roscas diametral pitch | 1/4" - 56 Pol. | |
| Passo do fuso principal | 12 mm. | |
| Potência | ||
| Motor | 15 HP | |
| Motor da bomba de refrigeração | 0,18 HP | |
| Cabeçote | ||
| Nariz do eixo árvore | DI-8 | |
| Gama de avanços | 06 - 1120 rpm | |
| Diâmetro do furo do eixo árvore | 105 mm. | |
| Cabeçote móvel (Contraponto) | ||
| Curso da manga | 150 mm/min | |
| Diâmetro da manga | 75 mm. | |
| Sede cônica do mangote | 5 | |
| Peso e dimensões | ||
| Peso aproximado | 4400 Kgs. | |
| Dimensões da máquina (C x L x A) | 5700 x 1400 mm. | |
| : | Clever | |
