Descrição

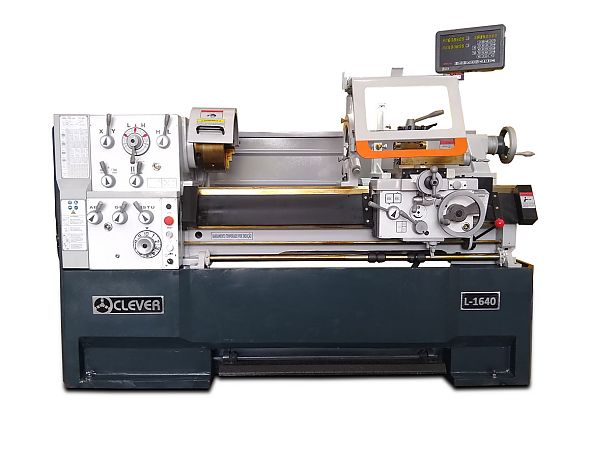

. Torno Horizontal L-1640
Acessórios Standard
• Equipamento de refrigeração completo
• Equipamento de iluminação completo
• Placa universal de 3 mordentes
• Placa de 4 mordentes
• Placa lisa e placa de arraste
• Luneta fixa e luneta móvel
• Proteção traseira no comprimento total
• Bucha de redução de cone
• Ponto fixo e ponta rotativa
• Conificador
Características tecnicas
| Capacidades | ||
| Diâmetro admissível sobre o barramento | 410 mm. | |
|---|---|---|
| Diâmetro admissível sobre o carro transversal | 220 mm. | |
| Largura do barramento | 300 mm. | |
| Altura de pontas | 205 mm. | |
| Comprimento admissível entre pontas | 1000 mm. | |
| Comprimento da cava | 165 mm. | |
| Curso do carro porta ferramentas | 128 mm/min | |
| Curso do carro transversal | 285 mm/min | |
| Diâmetro admissível na cava | 640 mm. | |
| Secção da ferramenta | 25 x 25 mm. | |
| Cabeçote fixo | ||
| Nariz da árvore – ponta camlock | DI-6 | |
| Diâmetro do furo do eixo árvore | 58 mm. | |
| Cone interno do eixo árvore | Morse Nº6 | |
| Sede interna da bucha de redução | Morse Nº4 | |
| Número de velocidades | 12 | |
| Gama de velocidades | 25-2000 rpm. | |
| Cabeçote móvel | ||
| Diâmetro da manga | 60 mm. | |
| Curso da manga | 130 mm. | |
| Sede cônica da manga | Morse Nº4 | |
| Deslocamento lateral | +/- 10 mm. | |
| Caixa de roscas e avanços | ||
| Avanços longitudinais | 0,031-1,7 mm/volta | |
| Avanços transversais | 0,014-0,784 mm/volta | |
| Roscas métricas | (41) 0,1-14 mm. | |
| Roscas fios por polegada | (60) 2-112 Fios/Poleg | |
| Roscas modulo | 0,1-7 | |
| Roscas diametral pitch | 4-112 Pol. | |
| Passo do fuso principal | 6 mm. | |
| Potência | ||
| Motor | 7,5 HP | |
| Motor da bomba de refrigeração | 1/8 HP | |
| Peso e dimensões | ||
| Peso aproximado | 1580 Kgs. | |
| Dimensões da máquina (C x L x A) | 2200 x 1100 x 1400 mm. | |
