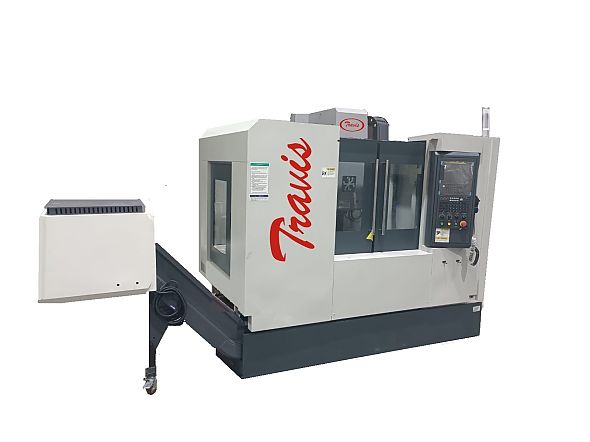

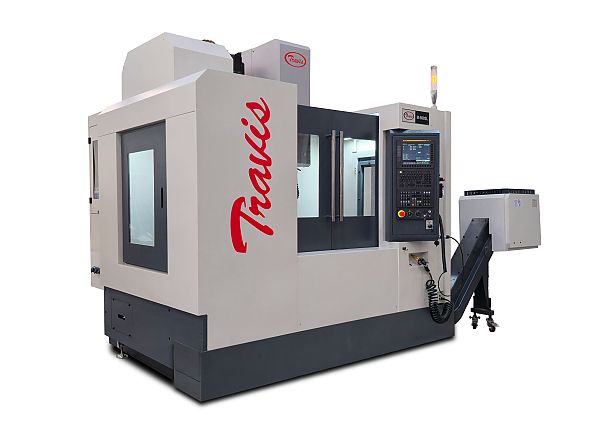

O M-800SL Travis é um centro de usinagem vertical projetado para operações que exigem alta produtividade e precisão. Com guias lineares nos eixos X, Y e Z, oferece altas velocidades de avanço, excelente repetibilidade e rigidez estrutural. Equipado com spindle acionado por correia, disponível nas opções de 10.000 ou 12.000 rpm, garante versatilidade na usinagem de diferentes materiais. Conta ainda com troca automática de ferramentas tipo carrossel com 24 posições, otimizando os tempos de setup e ciclo.
O modelo também incorpora extrator de cavacos tipo esteira, assegurando o escoamento contínuo de cavacos e contribuindo para a limpeza e eficiência do processo.
Ideal para usinagem de moldes, peças seriadas e componentes de geometria complexa.
EQUIPAMENTOS STANDARD
• Guias lineares
• Trocador de ferramentas pneumático
• Preparação Fagor/Fanuc para rosqueamento rígido
• Armário elétrico com trocador de calor
• Lubrificação centralizada e automática
• Sistema completo de refrigeração
• Extrator de cavacos tipo esteira
• Preparação para refrigeração interna - eixo árvore perfurado
• Carenagem integral
• Preparação para 4o eixo
• Volante eletrônico portátil com seletor de eixo e botão de emergência
• Lâmpada de status de trabalho led
• Sistema de iluminação
• Porta de comunicação USB
• Parafusos niveladores e sapatas
• Caixa de ferramentas
EQUIPAMENTOS OPCIONAIS
• Bomba de alta pressão de 20 bar
• Quarto e quinto eixo - mesa rotativa
Características tecnicas
| Controle numérico | ||
| Marca e modelo | Fagor 8060 elite 10" / Fanuc 0i-MF Plus 10" | |
|---|---|---|
| Mesa de trabalho | ||
| Superfície da mesa | 1000 x 550 mm. | |
| Número de ranhuras e medidas | 5 - 18 x 100 mm. | |
| Máximo peso admissível sobre a mesa | 500 Kgs. | |
| Cursos e distâncias | ||
| Curso longitudinal – eixo X | 800 mm. | |
| Curso transversal – eixo Y | 550 mm. | |
| Curso vertical – eixo Z | 550 mm. | |
| Distância da mesa ao nariz do eixo árvore | 130 - 680 mm. | |
| Distância do eixo árvore a coluna | 590 mm. | |
| Avanços | ||
| Avanço rápido eixos X, Y, Z | 36 / 36 / 36 m/min. | |
| Avanço de trabalho eixos X, Y, Z | 10 m/min. | |
| Potência | ||
| Motor principal (Inter./Cont.) | 15 / 10 HP | |
| Motor da bomba de refrigeração | 750 W / 1 HP | |
| Cabeçote | ||
| Gama de velocidades | 10.000 Fagor / 12.000 Fanuc rpm. | |
| Cone do eixo árvore | BT40 | |
| Sistema de fixação da ferramenta | Pneumatico | |
| Trocador de ferramentas | ||
| Capacidade | 24 | |
| Tipo | Random | |
| Diâmetro máximo da ferramenta | 78 / 120 mm. | |
| Comprimento da ferramenta | 300 mm. | |
| Peso máximo da ferramenta | 8 Kgs. | |
| Peso e dimensões | ||
| Peso aproximado | 5500 Kgs. | |
| Dimensões da máquina (C x L x A) | 2540 x 2130 x 2360 mm. | |
